cad如何标注尺寸(CAD图纸如何进行尺寸标注)

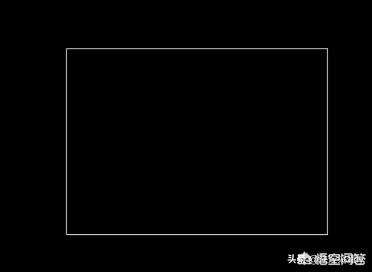

1、首先我们打开AutoCAD绘图软件，首先绘制一个矩形，通过快捷命令REC（不区分大小写），如下图所示。

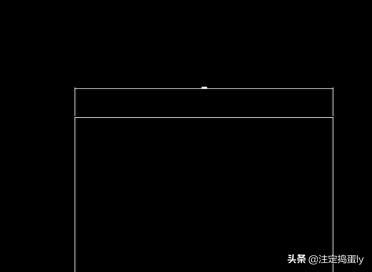

2、通过插件快捷命令ZDBZ（逐点标注）进行尺寸标注，如下图所示。

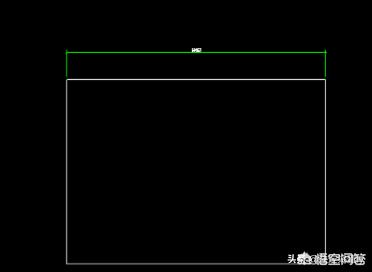

3、通过上图我们发现标注尺寸字体太小，这种问题也经常出现，那么我们是通过什么方法来将字体进行放大处理呢？如下图所示。

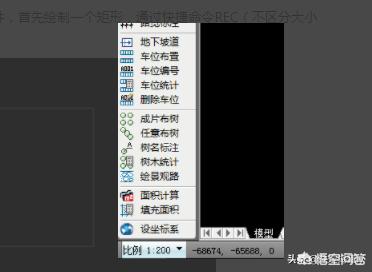

4、通过调整比例来进行设置即可，可根据现状字体大小来进行分析放大倍数即可，如下图所示。

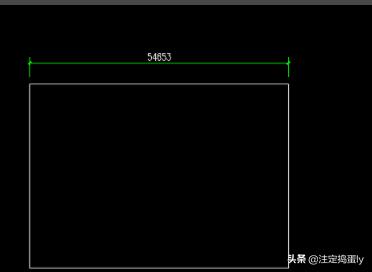

5、显示结果如下图所示。

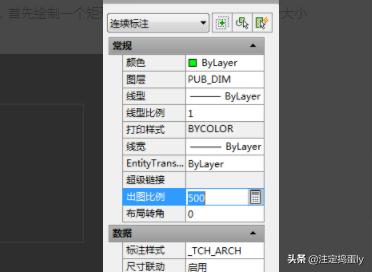

6、也可以通过选择尺寸标注线，在特征内进行修改，如下图所示。

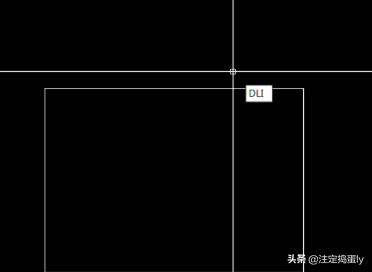

7、没有插件的朋友可以通过CAD自带标注尺寸快捷键DLI进行尺寸标注，标注后字体大小过小，通过调整文字高度即可实现标注操作，如下图所示。
